全伺服竖刮式台板印花生产线是一种应用于纺织、皮革等行业的自动化印花设备,结合了伺服控制技术和垂直刮刀工艺,具有高精度、高效率的特点

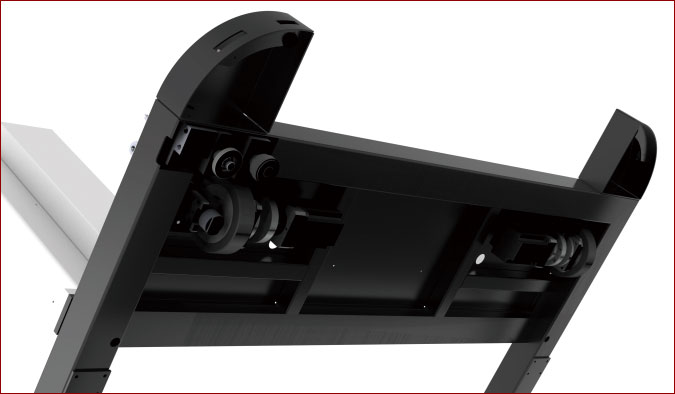

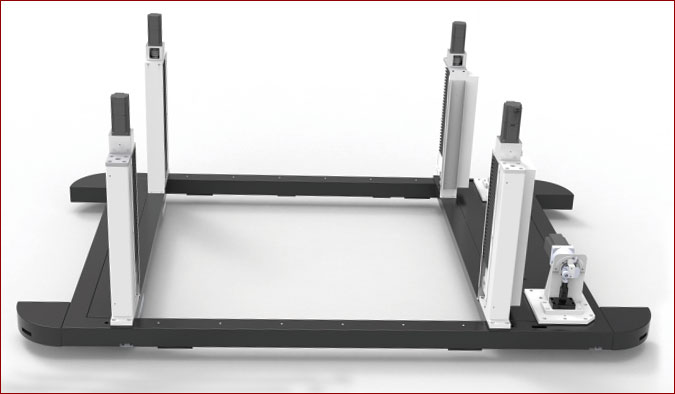

专利四柱结构,整体碳钢机架,稳重厚实,持久印刷不变形。配合三点定位——两点限位、一点插销式定位定位系统,一步到位实现机械重复精度±0.02mm。
精美的印刷效果,精确的印刷精度,来自伺服双驱系统的澎拜动力。高速运行,启停自如丝滑。位置、机械、位置传感器三重定位专利技术,工位寸进精度±0.02mm,为印刷品质护航。

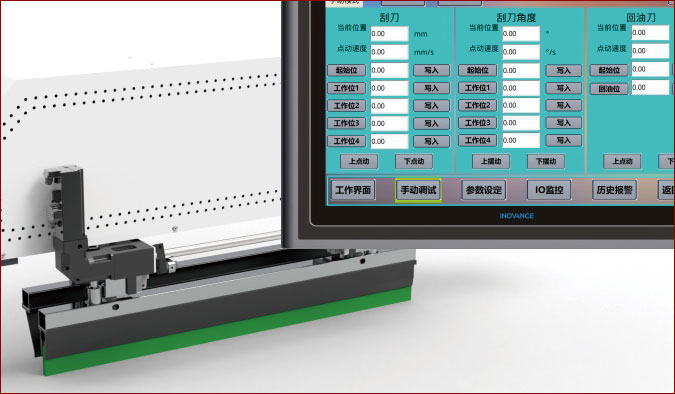

不再跟着感觉走,我们让数字说话。刮刀压力、角度数控系统让依赖经验成为历史。印刷品质可复制,可控制,实现数字化作业,标准化作业。
产品型号 | BY-SZ6065-MZ-DD | BY-SZ8013-MZ-DD | BY-SZ8016-MZ-DD | BY-SZ1530-MZ2-DD |
印刷面积 | 600×650 | 800×1300 | 800×1600 | 800×1600 |
台板面宽度 | 1080 | 1600 | 1900 | 3400 |
轨道外宽 | 1300 | 1960 | 2260 | 3800 |
最大网框尺寸 | 900×1050 | 1200×1740 | 1200×2040 | 1960×3560 |
外形尺寸 | 2500x1540x1000 | 2700x2200x1000 | 2700x2500x1000 | 3260x4040x1000 |
机械重复精度 | ±0.02 | ±0.03 | ±0.05 | ±0.07 |
印刷效率(印次/小时) | 1000 | 850 | 810 |
特点:
1. 竖向刮印,垂直于台板长度方向刮印;横向刮印,水平于台板长度方向刮印
2. 印刷面积大,600mm×650mm的印花面积,每3.5秒刮印一次,每小时1028次刮印;
3. 可定制从600mm×650mm到3400mm×3800mm的印刷幅面;
4. 适用于裁片印花、小面积匹装印花、胶片、PVC等平面材料;
序号 | 名称 | 人工印花 | 裁片机(竖刮) |
1 | 机器配置 | 0 | 1台 |
2 | 铺片/收片 | 1-6人 | 1-6人 |
3 | 操作员/刮板工 | 2-4人 | 1-2人 |
4 | 印花面积 | 50*5OCM | 60*100CM以下可调 |
5 | 效率产量 | 不稳定、难控制 | 产量稳定、持续、可控 |
6 | 质量质量 | 不稳定、难控制 | 质量稳定、持续、可控 |
7 | 工作时间 | 10小时 | 24小时 |
8 | 资金投入 | 10-20万 | 10-50万 |
9 | 投资分析 | 工资递增、成本递增、招工更难、管理更难 | 一次性投入,5年轻松 |
商标、服装裁片、鞋材、箱包、雨伞、仿真植物、帽子、硅胶手套等50+领域
各类材质油墨,热固油墨,硅胶,胶浆,水浆,热熔浆, 胶水,植绒浆, 烫金浆,UV油墨,发泡油墨, 水性油墨
2-10条台互转,可将印花机转至任意一条台板
根据印花机面积定做,与印花机、自动转台配合使用
铺放织带,与印花机配合使用
配合印花机、烘干机使用
配合印花机使用
