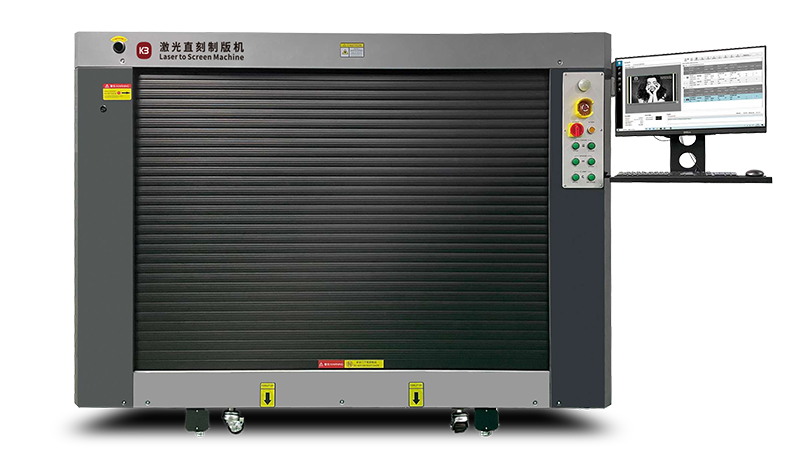

激光直刻制版机

CTS-8012M是一款立式激光直刻制版机,专为多行业丝网印刷制版设计,以高精度、高功率、高速度、高效率为核心优势,适用于服装印花、包装印刷、标签印刷、PCB、光电等领域。

特点

大幅面曝光

支持最大800mm×1200mm曝光幅面,满足更大尺寸网版的制版需求

高精度输出

最高支持133 LPI的挂网线数,分辨率最高可达2540dpi,保证制版质量的精细度

高速激光扫描

最大扫描速度可达3m/s,单次曝光时间低于2.5分钟,大大提升生产效率

高效光源系统

采用128组半导体激光器模组,支持120级可控曝光功率,实时聚焦,最大焦深4mm,确保每次曝光都精准可靠

广泛兼容性

支持TIFF、Gerber、DXF、BMP等文件格式,兼容各类丝网印刷感光胶及感光片材,满足多样化需求

【占位设计】

内置高压风机加速水分蒸发

设有滤网净化气流,进版口兼具排湿功能

技术参数

项目参数说明
设备尺寸2285 x 685 x 1690 mm
运输包装尺寸2800 x 1000 x 2084 mm
净重925 kg
运输包装重量1190 kg
                                                                               性能曝光
最大曝光幅面800 x 1200 mm
最大网框幅面1100 x 1700 mm
网框安装方式气动夹持(竖向)
                                                                               激光参数
曝光光源半导体激光器(128组模组)
额定功率800 W
噪声水平≤70 dB
                                                                               兼容性
兼容文件格式TIFF、Gerber、DXF、BMP等
接口类型USB 2.0/3.0
适配感光胶各类普通丝网印刷感光胶及感光片材(最大胶厚1000μm)

应用领域

服装印花:高精度图案输出,适配复杂设计。

包装印刷:快速制版,提升批量生产效率。

标签印刷:精细线条与微小文字清晰呈现。

PCB/光电:高分辨率曝光,满足精密电子元件要求。
